【灯具设计解析③】光的"指挥官"：灯具光学设计核心原理与实践

导语：

为什么舞台射灯能精准照亮歌手，而不影响观众？为什么路灯能均匀照亮路面，却不会让司机感到眩光？答案藏在 "光学设计" 里 —— 它就像光的 "指挥官"，决定了光的方向、强度和分布。这篇文章，我们拆解光学设计的核心逻辑，从基础概念到实际应用，读懂 "控光" 的秘诀。

一、看懂光的基本"语言"

要懂光学设计，先掌握这些核心术语。

• 光通量（Φ）：光源发出的总光量，单位 "流明（lm）"

  —— 常见10W LED灯泡光通量在600-900lm区间，其中800lm为典型档位；

• 光强（I）：表征指定方向上光辐射的集中程度，单位 "坎德拉（cd）"

  —— 射灯光强高（数千 cd），普通吸顶灯在主要观察方向光强仅数百 cd；

• 照度（E）：物体表面被照亮的程度，单位 "勒克斯（lx）"

  —— 客厅照明照度需 100‑300lx，书房阅读需 500lx 以上；

• 亮度（L）：光源或物体表面的明亮程度，单位 "坎德拉 / 平方米（cd/m²）"

  —— 过亮的光源（如未遮光的 LED 芯片）亮度太高，会产生眩光；

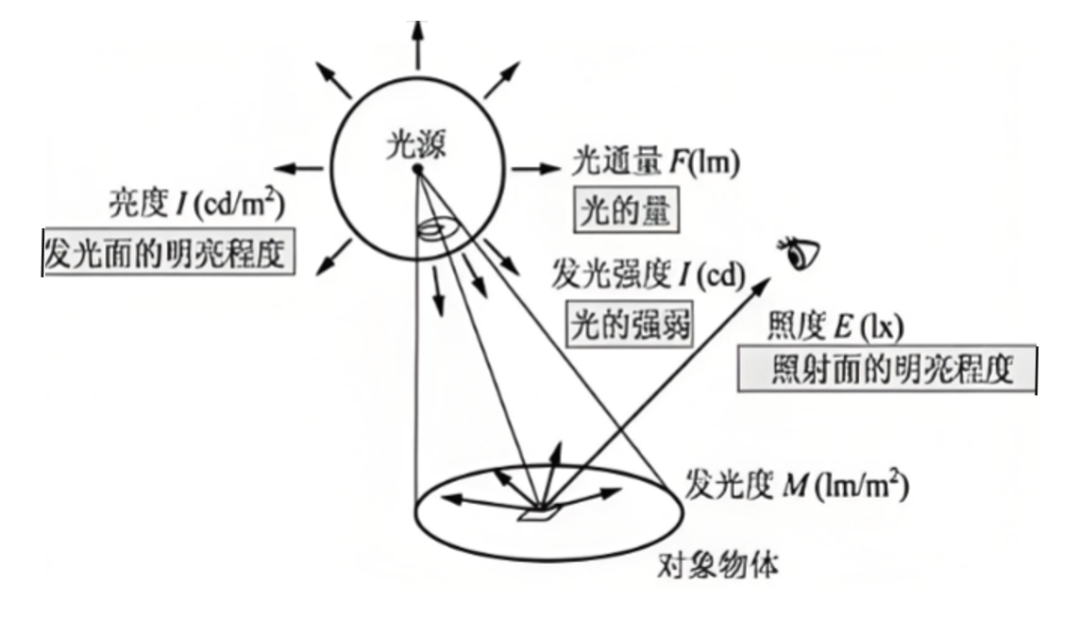

光强、照度、亮度示意图

• 显色指数（Ra）：光源还原物体真实色彩的能力（0‑100）

  ——Ra≥80 为普通照明，Ra≥90 适合商场、画室（还原商品 / 画作色彩）；

• 色温（Tc）：光的 "颜色温度"，单位 "开尔文（K）"

  ——2700K 暖光（偏黄），4000K 中性光（接近自然光），6000K 冷光（偏蓝）。

延伸阅读：

【用科学解析色彩②】CIE标准色度系统——给颜色“编身份证”的国际通用规则

【用科学解析色彩③】颜色的“差异密码”——CIE如何用数学模型判断“这两个颜色一样吗？”

二、光的"行为规则"

光学设计的核心是利用光的物理定律，控制光的传播方向：

光的直线传播定律

光在均匀介质中沿直线传播。

—— 这是灯具控光的基础（比如射灯的反射器要按直线传播规律设计，让光聚焦）；

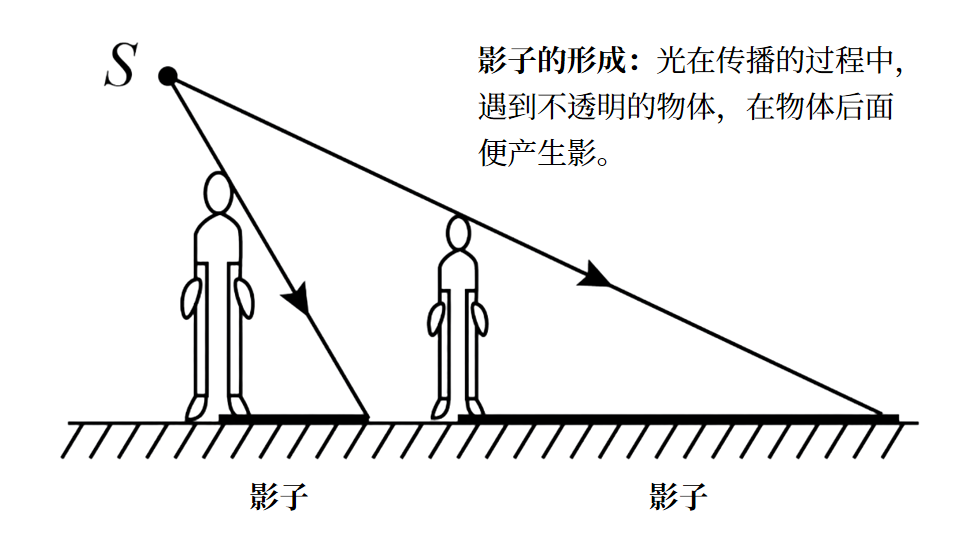

光的直线传播现象

光的反射定律

光照射到物体表面时，反射角 = 入射角。根据表面光滑程度，

反射分两种形式：

• 镜面反射（光滑表面光线定向反射，如射灯抛光铝罩，能把光精准打到目标位置）、

• 漫反射（粗糙表面反射光向各个方向散开，如磨砂灯罩、喷砂反射器，能让光线更柔和、照明更均匀）

—— 灯具设计里两种反射方式都会用到；

光的折射定律

光从一种介质（如空气）进入另一种介质（如玻璃）时，传播方向会改变 —— 折射器（如透镜）利用这个定律，实现光的会聚或发散；

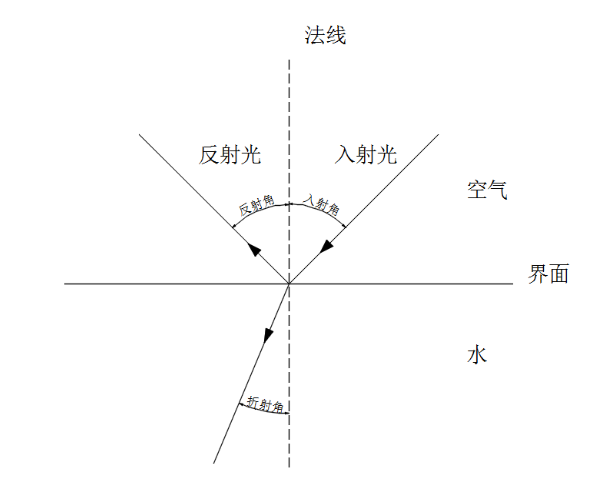

光的折射与反射

全反射定律

当光从光密介质（如玻璃）射向光疏介质（如空气），且入射角大于临界角时，光会发生全反射。

光纤、TIR全反射型LED透镜利用该原理实现高效导光。

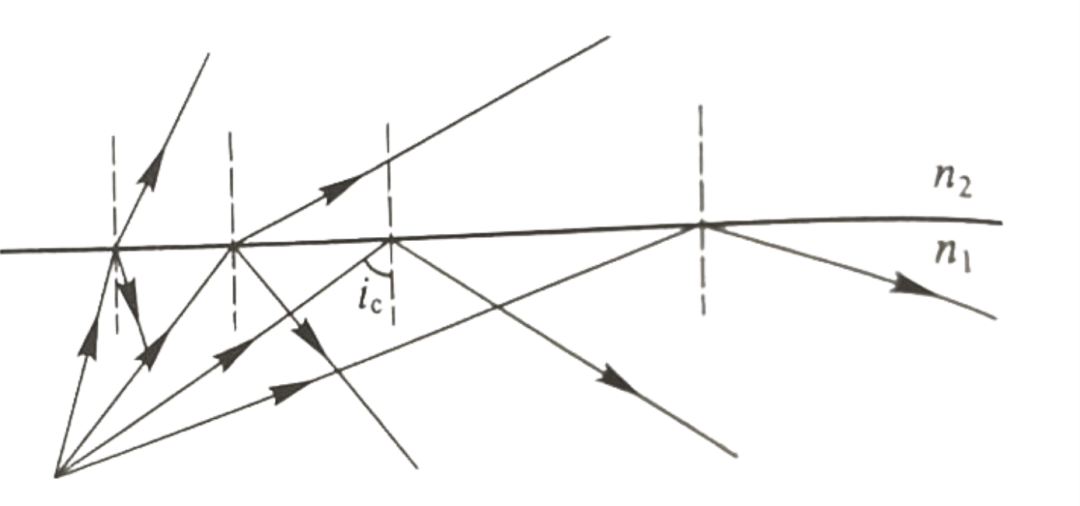

光的全反射

三、看懂配光曲线：光的"分布图"

配光曲线是光学设计的 "核心图纸"，它能直观展示灯具的光强分布。

3.1 什么是配光曲线？

以灯具为中心，在空间各个方向上的光强值绘制的曲线（通常用极坐标或直角坐标表示）；

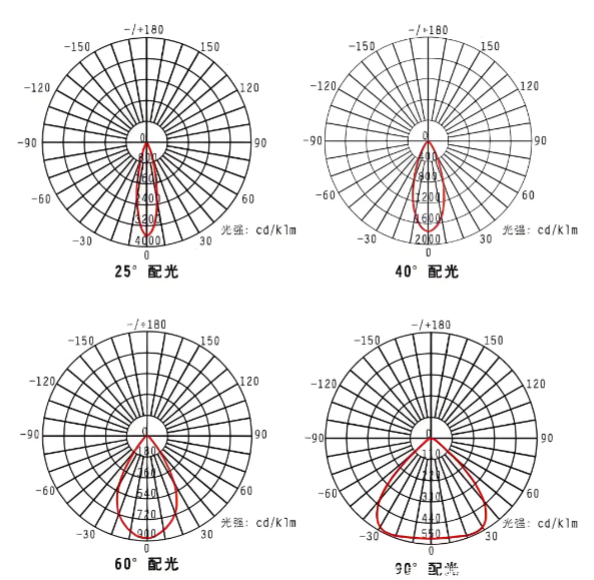

配光曲线

3.2 配光类型常见分类

1、按光通量在上下半球的分布（最基础、最通用的规范分类，CIE与GB/T 50034体系）

• 直接型（90%-100%向下，光效最高但易产生阴影，如筒灯、工矿灯）

• 半直接型（60%-90%向下、少量向上，改善空间亮度比，如带透光上射的吊灯）

• 漫射型（上下各40%-60%，光线最均匀但光效偏低，如乳白玻璃球泡灯）

• 半间接型（60%-90%向上，主要用于装饰氛围，如带灯罩的吊灯）

• 间接型（90%-100%投向顶棚再反射，光线最柔和但损耗较大，如灯槽、洗墙灯）；

2、按配光对称性

• 轴对称（绕灯具中心任意角度配光一致，如筒灯、工矿灯）

• 非对称（光强分布偏向一侧，多用于道路灯、长条荧光灯具）；

3、按光束角大小

• 窄配光（光束角<20°，如射灯，适合重点照明）

• 中配光（20°-40°，如轨道灯、筒灯）

• 宽配光（>40°，如吸顶灯、教室灯，适合基础照明）；

光束角：即光强达到峰值50%时的夹角（如射灯光束角15°-30°适合聚焦，吸顶灯光束角120°以上适合均匀照明）。

4、道路照明专用分类：截光型、半截光型、非截光型（按上射光通限制划分，避免眩光），以及蝙蝠翼、矩形、椭圆形等典型配光形态；

如何看配光曲线？

曲线越 "尖"，光强越集中（如射灯）；曲线越 "平缓"，光强越均匀（如吸顶灯）。

延伸阅读：

【灯具设计解析①】从火把到智能灯：灯具设计的千年演变与未来趋势

【灯具设计解析②】一盏好灯的诞生密码：灯具设计的原则与要素

四、让光"恰到好处"的配光逻辑

配光设计的目标是 "让合适的地方得到合适的照度"，避免 "过亮" 或 "过暗"：

4.1 配光设计的3个核心目标

1. 满足照度要求（如道路照明需≥20lx）；

2. 均匀度达标（同一区域照度差异≤3:1，避免明暗不均）；

3. 控制眩光（减少刺眼光线，如路灯加遮光罩）。

4.2 常见场景的配光设计要点

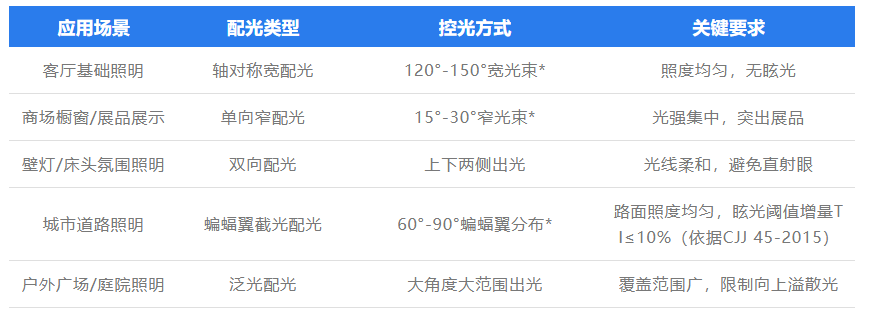

注：表中带的光束角/遮光角数值为行业通用设计经验参考值；光束角定义依据GB/T 24908，高亮度LED遮光角最低要求依据GB/T 7000.1-2023推荐标准。

配光还要和光色配合才能达到最佳效果：

• 卧室、餐厅适合3000K暖光搭配宽配光，光线柔和不突兀；

• 办公、书房适合4000K中性光搭配均匀配光，提升专注度；

• 车间、户外适合5000K以上冷光搭配窄聚光配光，提升作业辨识度。

图片由豆包生成

五、让光"恰到好处"的配光逻辑三类核心控光部件：光的"控制兵"

光学设计的核心是通过这些部件，改变光的传播路径，实现精准控光：

5.1 反射器：光的"反射镜"

反射器是最常用的控光部件（如射灯、路灯的内壁），核心作用是 "将发散的光反射到目标区域"：

1、材料选择

• 高光反射率材料（如铝箔、电镀金属），反射率≥85%；

• 表面处理：抛光（高反射率，适合聚光）、喷砂（漫反射，适合均匀照明）；

2、常见形状与作用

• 抛物面反射器：理想点光源置于焦点时，可将光线反射为平行光束，典型应用如探照灯、手电筒；实际LED属于扩展光源，光束会存在一定发散；

• 椭球面反射器：可将位于第一焦点的点光源会聚至第二焦点，多用于放映设备、部分舞台追光灯具；

• 球面反射器：将光反射成发散光（如吸顶灯的反射罩）；

3、设计要点

反射器的形状要与光源位置匹配（如 LED 芯片要放在抛物面的焦点上，才能获得平行光）。

5.2 折射器：光的"透镜"

折射器（如 LED 透镜、玻璃灯罩）通过折射改变光的方向，适合精准控光：

1、材料选择

• 光学级材料（如 PMMA、PC、玻璃），透光率≥90%；

• 要求：耐高温（LED 散热）、耐冲击（户外使用）；

2、常见类型与作用

• 凸透镜：会聚光线（如射灯透镜，减小光束角）；

• 凹透镜：发散光线（如吸顶灯光罩，增大光束角）；

• 菲涅尔透镜：轻薄、聚光效果好（如 LED 路灯透镜，减少灯具体积）；

• 螺纹透镜：让光均匀发散（如日光灯灯罩，避免明暗条纹）；

3、设计要点

根据配光需求设计透镜的曲率、纹理（如螺纹透镜的条纹间距影响发散角度）。

5.3 遮光器件：光的"挡光板"

遮光器件的核心作用是 "控制眩光"，避免多余的光直射人眼：

1、常见类型

• 遮光罩（如路灯的弧形遮光板）：阻挡向上或侧向的光线，避免眩光；

• 格栅（如办公格栅灯）：将光限制在特定角度（如 60°），减少直视眩光；

• 遮光叶（如舞台灯的四叶遮光板）：精准控制光的照射范围（如只照亮舞台的某一部分）；

2、设计要点

遮光器件的角度要与配光曲线匹配（如格栅角度≤60°，避免眩光），同时不能影响光效（遮光面积不宜过大）。

结语

光学设计是灯具的 "核心技术"，它决定了照明的效果、舒适度和效率。
