【Leuchten-Design-Analyse ③】Der „Kommandant“ des Lichts: Kernprinzipien und Praxis der optischen Gestaltung von Leuchten

Einleitung:

Warum können Bühnenspots Sänger präzise ausleuchten, ohne die Zuschauer zu stören? Warum beleuchtet eine Straßenlaterne die Fahrbahn gleichmäßig, ohne dass Autofahrer geblendet werden? Die Antwort liegt im „optischen Design“ – es ist wie der „Kommandant“ des Lichts und bestimmt dessen Richtung, Intensität und Verteilung. In diesem Artikel zerlegen wir die Kernlogik des optischen Designs, von den grundlegenden Konzepten bis hin zur praktischen Anwendung, und enthüllen das Geheimnis der „Lichtsteuerung“.

I. Die grundlegende „Sprache“ des Lichts verstehen

Um das optische Design zu begreifen, müssen Sie zunächst diese zentralen Fachbegriffe beherrschen.

• Lichtstrom (Φ): Die gesamte Lichtmenge, die von einer Lichtquelle abgegeben wird; Einheit: Lumen (lm)

  – Bei einer typischen 10-W-LED‑Glühbirne liegt der Lichtstrom im Bereich von 600–900 lm, wobei 800 lm ein gängiger Wert ist;

• Lichtstärke (I): Kennzeichnet die Konzentration der Lichtstrahlung in einer bestimmten Richtung; Einheit: Candela (cd)

  – Die Lichtstärke eines Spotlights ist sehr hoch (mehrere tausend cd), während bei einer gewöhnlichen Deckenleuchte die Lichtstärke in der Hauptbeobachtungsrichtung nur einige hundert cd beträgt;

• Beleuchtungsstärke (E): Misst, wie stark eine Oberfläche beleuchtet ist; Einheit: Lux (lx)

  – Im Wohnzimmer sollte die Beleuchtungsstärke zwischen 100 und 300 lx liegen, für das Lesen im Arbeitszimmer sind über 500 lx empfehlenswert;

• Leuchtdichte (L): Beschreibt, wie hell eine Lichtquelle oder Oberfläche erscheint; Einheit: Candela pro Quadratmeter (cd/m²)

  – Eine zu helle Lichtquelle (z. B. ein ungedämpfter LED‑Chip) kann zu hoher Leuchtdichte führen und Blendung verursachen;

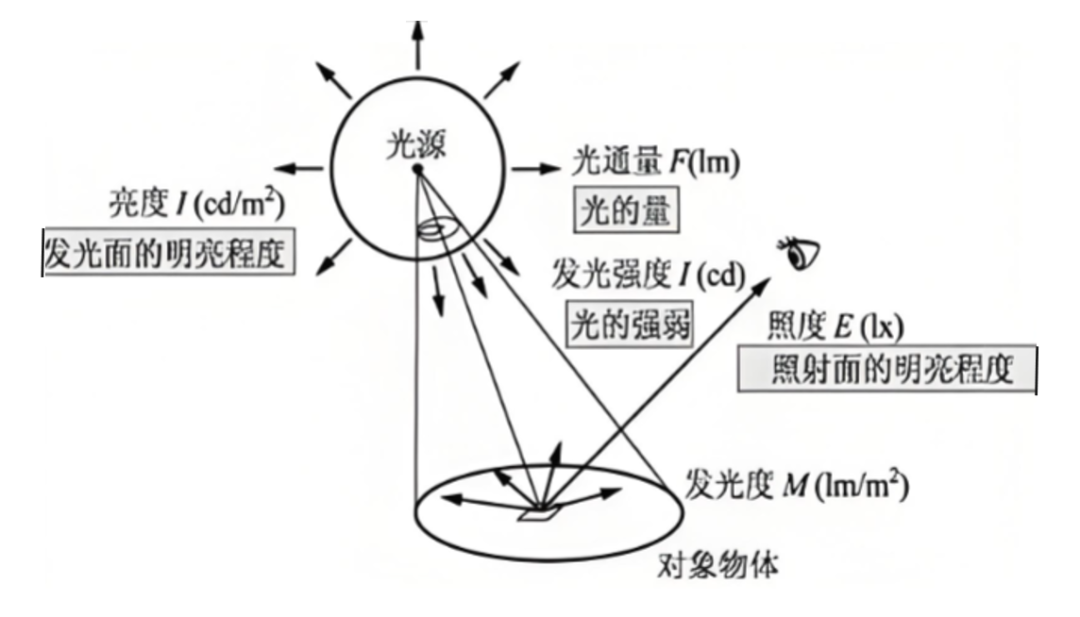

Illustration von Lichtstärke, Beleuchtungsstärke und Leuchtdichte

• Farbwiedergabeindex (Ra): Das Maß dafür, wie realistisch eine Lichtquelle Farben wiedergibt (Skala von 0 bis 100)

  – Ra ≥ 80 gilt als normale Beleuchtung, Ra ≥ 90 eignet sich für Einkaufszentren und Ateliers (wiedergibt Farben von Waren bzw. Gemälden perfekt);

• Farbtemperatur (Tc): Die „Farbtemperatur“ des Lichts; Einheit: Kelvin (K)

  – 2700 K: warmes, gelbliches Licht; 4000 K: neutrales, naturnahes Licht; 6000 K: kühles, bläuliches Licht.

Weiterführende Lektüre:

【Farben mit Wissenschaft erklärt②】Das CIE‑Standardfarbsystem – die internationale Norm, die Farben „mit Ausweis“ versieht

【Farben mit Wissenschaft erklärt③】Die „Verschiedenheits‑Codes“ der Farben – wie das CIE mithilfe mathematischer Modelle entscheidet: „Sind diese beiden Farben gleich?“

II. Die „Verhaltensregeln“ des Lichts

Im Mittelpunkt des optischen Designs steht die Nutzung der physikalischen Gesetze des Lichts, um dessen Ausbreitungsrichtung zu steuern:

Gesetz der geraden Lichtausbreitung

Licht breitet sich in einem homogenen Medium geradlinig aus.

– Dies bildet die Grundlage für die Lichtsteuerung in Leuchten (z. B. muss der Reflektor eines Spots entsprechend dem Gesetz der geraden Ausbreitung konstruiert werden, damit das Licht fokussiert wird);

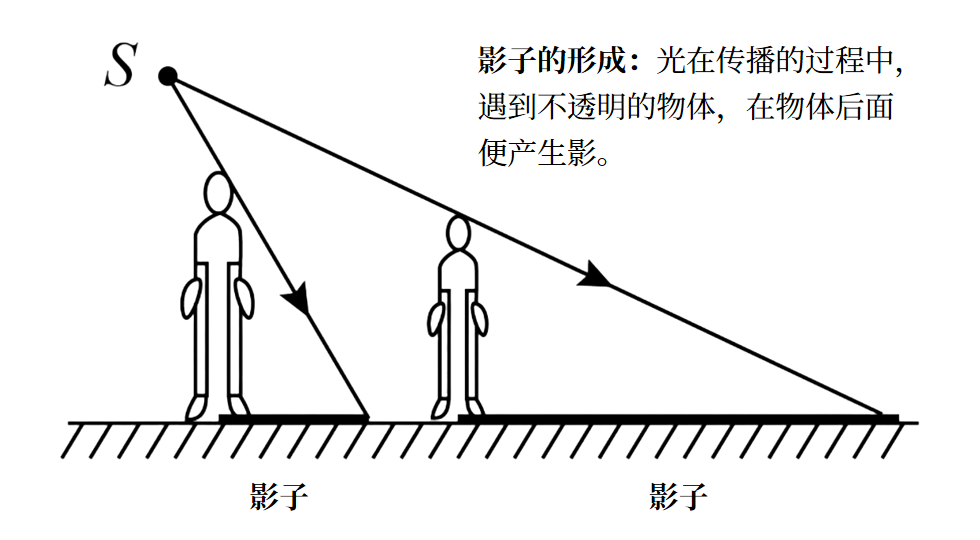

Phänomen der geraden Lichtausbreitung

Gesetz der Reflexion

Wenn Licht auf eine Oberfläche trifft, gilt: Der Reflexionswinkel ist gleich dem Einfallswinkel. Je nach Glätte der Oberfläche unterscheidet man zwei Arten der Reflexion:

• Spiegelreflexion (glatte Oberflächen reflektieren das Licht gerichtet, z. B. ein polierter Aluminiumreflektor eines Spots, der das Licht präzise auf das Ziel lenkt),

• Diffuse Reflexion (raue Oberflächen streuen das Licht in alle Richtungen, z. B. eine mattierte Lampenabdeckung oder ein sandgestrahlter Reflektor, der das Licht weicher und gleichmäßiger verteilt);

– Beide Reflexionsarten finden in der Leuchtenkonstruktion Anwendung;

Gesetz der Brechung

Wenn Licht von einem Medium (z. B. Luft) in ein anderes Medium (z. B. Glas) übergeht, ändert sich seine Ausbreitungsrichtung – Brechungslinsen nutzen dieses Gesetz, um das Licht zu bündeln oder zu streuen;

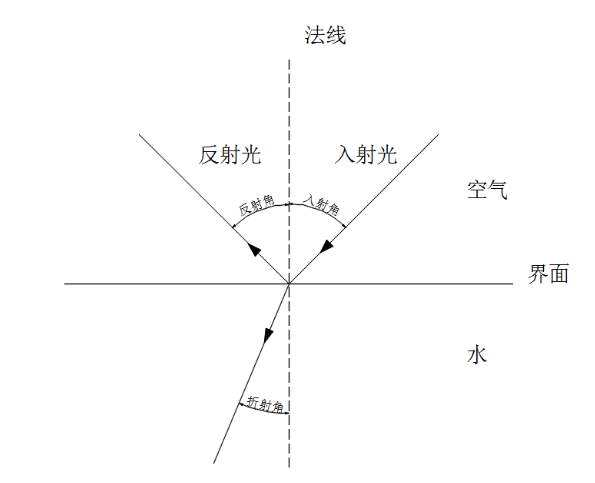

Brechung und Reflexion des Lichts

Gesetz der Totalreflexion

Wenn Licht von einem dichteren Medium (z. B. Glas) in ein weniger dichtes Medium (z. B. Luft) übergeht und der Einfallswinkel größer als der kritische Winkel ist, erfolgt eine totale Reflexion.

Faseroptik und TIR‑totale‑Reflexions‑LED‑Linsen nutzen dieses Prinzip, um das Licht effizient zu leiten.

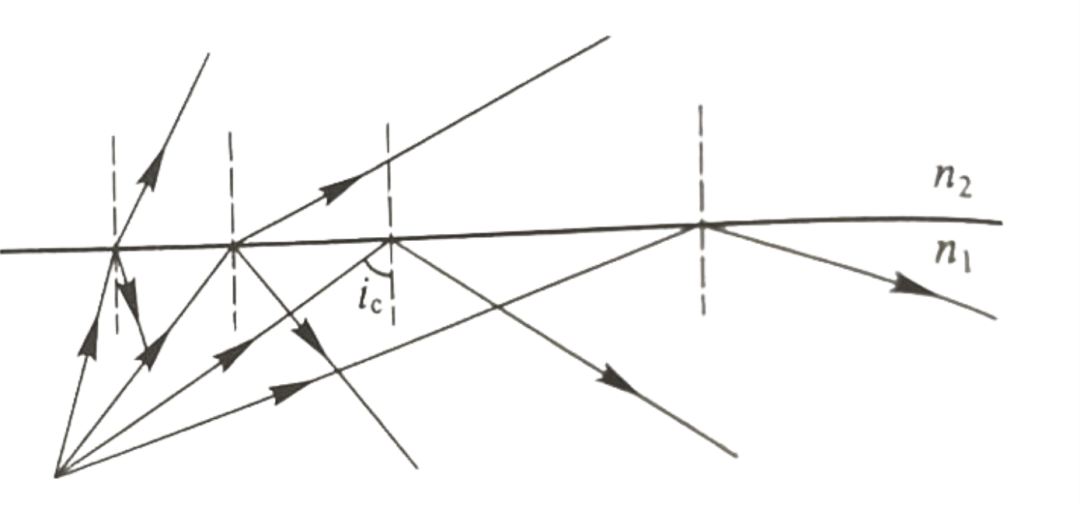

Totale Reflexion des Lichts

III. Die Lichtverteilungskurve verstehen: Das „Verteilungsdiagramm“ des Lichts

Die Lichtverteilungskurve ist das „Kern‑Bauplan“ des optischen Designs und zeigt anschaulich die Verteilung der Lichtstärke einer Leuchte.

3.1 Was ist eine Lichtverteilungskurve?

Es handelt sich um eine Kurve, die die Lichtstärkenwerte in allen Raumrichtungen um die Leuchte herum darstellt (meist in Polarkoordinaten oder kartesischen Koordinaten);

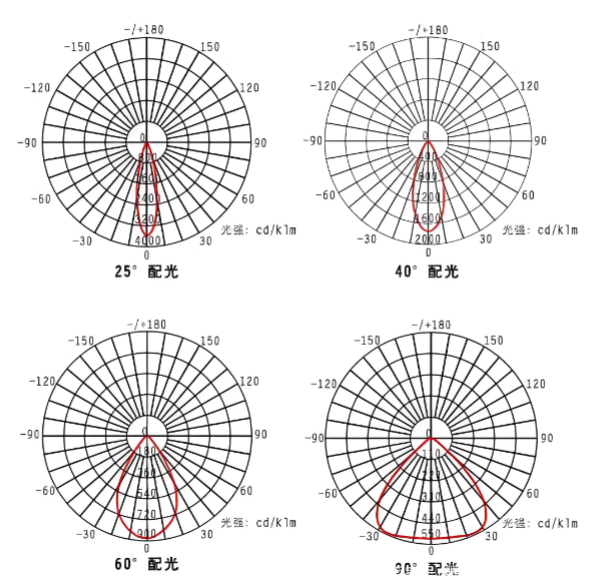

Lichtverteilungskurve

3.2 Häufige Klassifizierungen der Lichtverteilung

1. Nach der Verteilung des Lichtstroms in der oberen und unteren Hemisphäre (die grundlegendste und am weitesten verbreitete Klassifikation, gemäß CIE und GB/T 50034)

• Direkte Typen (90–100 % nach unten, höchste Effizienz, aber leichter Schattenwurf, z. B. Downlight oder Industrieleuchte)

• Halbdirekte Typen (60–90 % nach unten, etwas mehr nach oben, verbessert die Raumhelligkeit, z. B. Hängeleuchte mit durchlässigem Oberteil)

• Streuende Typen (jeweils 40–60 % nach oben und unten, gleichmäßigste Lichtverteilung, aber geringere Effizienz, z. B. milchglasige Glühbirne)

• Halbindirekte Typen (60–90 % nach oben, vor allem für dekorative Atmosphären, z. B. Hängeleuchte mit Lampenschirm)

• Indirekte Typen (90–100 % nach oben zum Deckenreflektor, sanfteste Lichtverteilung, aber größere Verluste, z. B. Lichtschacht oder Wandfluter)

2. Nach der Symmetrie der Lichtverteilung

• Achsensymmetrische Typen (gleiche Lichtverteilung in jeder Richtung um die Leuchte herum, z. B. Downlight oder Industrieleuchte)

• Nicht‑symmetrische Typen (Lichtstärke stärker auf einer Seite konzentriert, häufig bei Straßenlampen oder langen Leuchtstofflampen)

3. Nach der Größe des Abstrahlwinkels

• Schmale Typen (Abstrahlwinkel < 20°, z. B. Spot, ideal für Akzentbeleuchtung)

• Mittlere Typen (20–40°, z. B. Schienenstrahler oder Downlight)

• Breite Typen (> 40°, z. B. Deckenleuchte oder Klassenraumleuchte, geeignet für Grundbeleuchtung)

Abstrahlwinkel: Der Winkel, bei dem die Lichtstärke 50 % ihres Maximalwerts erreicht (z. B. ein Spot mit 15–30° ist ideal für Fokussierung, eine Deckenleuchte mit über 120° eignet sich für gleichmäßige Beleuchtung).

4. Spezielle Klassifizierung für Straßenbeleuchtung: Abschirmtypen, halbabschirmende Typen und nicht‑abschirmende Typen (je nach Begrenzung der nach oben gerichteten Lichtmenge, um Blendung zu vermeiden), sowie typische Formen wie Fledermausflügel, Rechteck oder Ellipse;

Wie liest man eine Lichtverteilungskurve?

Je „spitzer“ die Kurve, desto konzentrierter die Lichtstärke (wie bei einem Spot);Je „flacher“ die Kurve, desto gleichmäßiger die Lichtstärke (wie bei einer Deckenleuchte).

Weiterführende Lektüre:

【Leuchten‑Design‑Analyse①】Von der Fackel zur intelligenten Lampe: Die Jahrtausende‑Entwicklung des Leuchten‑Designs und seine Zukunftstrends

【Leuchten‑Design‑Analyse②】Das Geheimnis einer guten Leuchte: Prinzipien und Elemente des Leuchten‑Designs

IV. Die Logik der Lichtverteilung, um das Licht „genau richtig“ zu machen

Ziel des Lichtverteilungsdesigns ist es, „an der richtigen Stelle die richtige Beleuchtungsstärke zu erreichen“, ohne „zu hell“ oder „zu dunkel“ zu werden:

4.1 Drei zentrale Ziele des Lichtverteilungsdesigns

1. Erfüllung der Beleuchtungsstärke‑Anforderungen (z. B. Straßenbeleuchtung benötigt mindestens 20 lx);

2. Erreichung der Gleichmäßigkeit (Unterschiede in der Beleuchtungsstärke innerhalb eines Bereichs ≤ 3:1, um ungleichmäßige Hell‑Dunkel‑Verhältnisse zu vermeiden);

3. Kontrolle der Blendung (Reduzierung greller Lichtstrahlen, z. B. durch zusätzliche Abschirmung bei Straßenlaternen).

4.2 Wichtige Punkte beim Lichtverteilungsdesign für gängige Einsatzbereiche

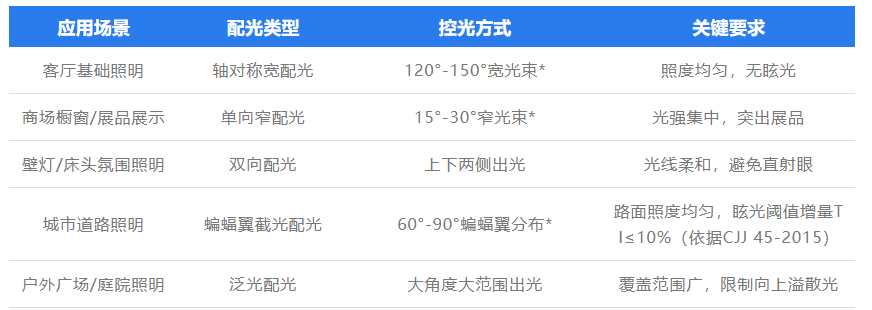

Hinweis: Die in der Tabelle angegebenen Werte für Abstrahlwinkel und Abschirmwinkel sind allgemeine Empfehlungen aus branchenüblicher Erfahrung; der Abstrahlwinkel wird gemäß GB/T 24908 definiert, während der Mindestabschirmwinkel für hochhelle LEDs gemäß der Empfehlung von GB/T 7000.1‑2023 festgelegt ist.

Die Lichtverteilung muss auch mit der Lichtfarbe abgestimmt werden, um optimale Ergebnisse zu erzielen:

• Für Schlafzimmer und Esszimmer eignen sich 3000 K warmes Licht kombiniert mit breiter Lichtverteilung; das Licht ist sanft und unaufdringlich;

• Für Büro und Arbeitszimmer sind 4000 K neutrales Licht zusammen mit gleichmäßiger Lichtverteilung ideal, um die Konzentration zu fördern;

• Für Werkstätten und Außenbereiche sind über 5000 K kaltes Licht kombiniert mit schmaler, fokussierter Lichtverteilung ideal, um die Erkennbarkeit bei der Arbeit zu erhöhen.

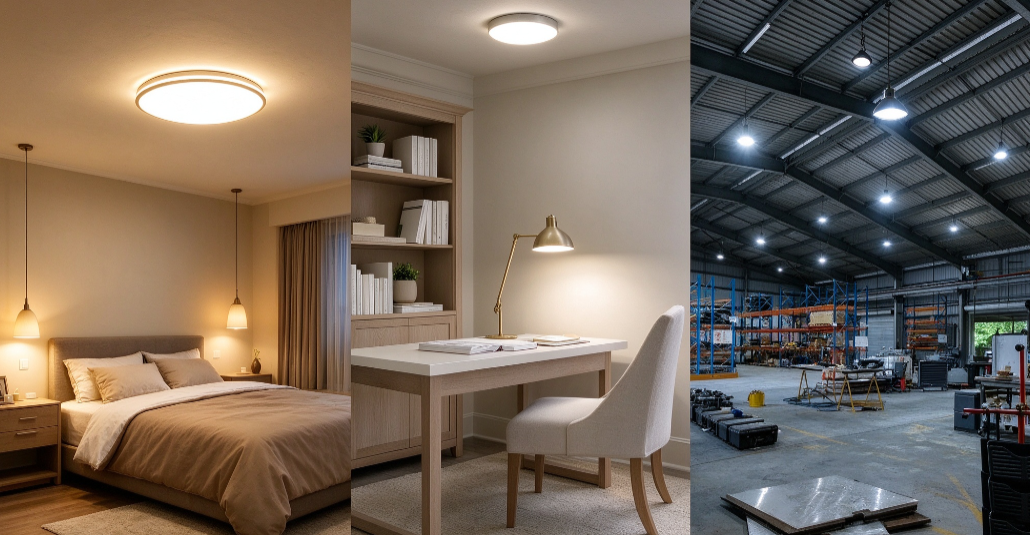

Bild von DouBao generiert

V. Drei zentrale Komponenten zur präzisen Lichtsteuerung: Die „Kontrolltruppen“ des Lichts

Im Herzen des optischen Designs stehen diese Komponenten, die den Weg des Lichts verändern und so eine präzise Lichtsteuerung ermöglichen:

5.1 Reflektoren: Die „Spiegel“ des Lichts

Reflektoren sind die am häufigsten verwendeten Komponenten zur Lichtsteuerung (z. B. die Innenwand von Spots oder Straßenlaternen); ihre Hauptaufgabe besteht darin, „das gestreute Licht auf den Zielbereich zurückzuleiten“:

1. Materialwahl

• Materialien mit hoher Reflexionsrate (z. B. Aluminiumfolie oder galvanisierte Metalle), Reflexionsrate ≥ 85 %;

• Oberflächenbearbeitung: Polieren (hohe Reflexionsrate, ideal für Fokussierung), Sandstrahlen (diffuse Reflexion, ideal für gleichmäßige Beleuchtung);

2. Häufige Formen und Funktionen

• Parabolischer Reflektor: Wenn eine ideale Punktlichtquelle im Brennpunkt platziert wird, kann sie das Licht in einen parallelen Strahl umwandeln; typische Anwendungen sind Scheinwerfer und Taschenlampen; da LEDs jedoch erweiterte Lichtquellen sind, weist ihr Licht immer eine gewisse Streuung auf;

• Ellipsoidischer Reflektor: Kann eine Punktlichtquelle im ersten Brennpunkt zum zweiten Brennpunkt bündeln; häufig verwendet in Projektionsgeräten und manchen Bühnen‑Spot‑Leuchten;

• Kugelförmiger Reflektor: Reflektiert das Licht in eine streuende Form (wie die Reflektorabdeckung einer Deckenleuchte);

3. Gestaltungshinweise

Die Form des Reflektors muss zur Position der Lichtquelle passen (z. B. muss ein LED‑Chip im Brennpunkt eines parabolischen Reflektors platziert werden, um einen parallelen Strahl zu erhalten).

5.2 Brechungslinsen: Die „Linsen“ des Lichts

Brechungslinsen (wie LED‑Linsen oder Glaslampenabdeckungen) verändern die Ausbreitungsrichtung des Lichts durch Brechung und eignen sich daher für präzise Lichtsteuerung:

1. Materialwahl

• Optische Qualitätsmaterialien (z. B. PMMA, PC oder Glas), Transmissionsrate ≥ 90 %;

• Anforderungen: Hitzebeständigkeit (für LED‑Wärmeableitung) und Stoßfestigkeit (für den Außeneinsatz);

2. Häufige Typen und Funktionen

• Konvexe Linse: Bündelt das Licht (wie eine Spot‑Linse, die den Abstrahlwinkel verringert);

• Konkave Linse: Streut das Licht (wie die Abdeckung einer Deckenleuchte, die den Abstrahlwinkel vergrößert);

• Fresnel‑Linse: Dünn und leicht, mit guter Fokussierung (wie eine LED‑Straßenlampenlinse, die das Lampengehäuse reduziert);

• Gewinde‑Linse: Lässt das Licht gleichmäßig streuen (wie die Abdeckung einer Tageslichtlampe, die ungleichmäßige Hell‑Dunkel‑Streifen vermeidet);

3. Gestaltungshinweise

Die Krümmung und Textur der Linse sollten je nach Lichtverteilungsbedürfnissen entworfen werden (z. B. beeinflusst der Abstand der Gewinde‑Linse die Streuwinkel).

5.3 Abschirmvorrichtungen: Die „Blenden“ des Lichts

Die Hauptaufgabe von Abschirmvorrichtungen besteht darin, „Blendung zu kontrollieren“ und zu verhindern, dass überschüssiges Licht direkt ins Auge gelangt:

1. Häufige Typen

• Abschirmhauben (wie die bogenförmige Abschirmplatte einer Straßenlaterne): Blockieren nach oben oder seitlich gerichtete Lichtstrahlen, um Blendung zu vermeiden;

• Gitter (wie das Gitter einer Büroleuchte): Begrenzen das Licht auf einen bestimmten Winkel (z. B. 60°), um direkte Blendung zu reduzieren;

• Blatt‑Abschirmungen (wie das vierblättrige Abschirmgitter einer Bühnenleuchte): Präzise Steuerung des beleuchteten Bereichs (z. B. nur ein Teil der Bühne wird beleuchtet);

2. Gestaltungshinweise

Der Winkel der Abschirmvorrichtung muss zur Lichtverteilungskurve passen (z. B. darf das Gitter nicht mehr als 60° betragen, um Blendung zu vermeiden), gleichzeitig darf die Abschirmfläche nicht zu groß sein, um die Effizienz nicht zu beeinträchtigen.

Schlusswort

Das optische Design ist die „technische Kernkompetenz“ von Leuchten; es bestimmt die Effektivität, den Komfort und die Effizienz der Beleuchtung.
