Vergleich von Leuchten mit verschiedenen Abstrahlwinkeln bei Nischenbeleuchtung

In einigen Räumen wird die Nischenbeleuchtung häufig als Funktionsbeleuchtung eingesetzt; daher müssen je nach Raum Leuchten mit unterschiedlicher Leistung und Lichtverteilung ausgewählt werden, um den Anforderungen der Funktionsbeleuchtung gerecht zu werden.

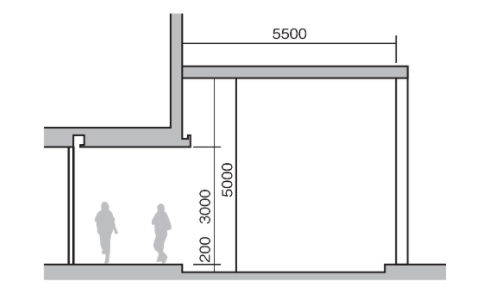

Die folgende Abbildung zeigt einen Querschnitt einer Garage: Die rechte Seite ist der Garagenraum, beleuchtet durch Aufwärtsbeleuchtung an Wänden und Decke; die linke Seite ist der Flurraum, beleuchtet durch Abwärtsbeleuchtung auf dem Boden.

Im Folgenden wird ein Vergleich der simulierten Effekte dargestellt, wenn der Lichtaustritt aus der Nische 500mm beträgt, mit Abstrahlwinkeln von 120° und 35° jeweils; offensichtlich ist der Abstrahlwinkel von 120° besser als der von 35°;

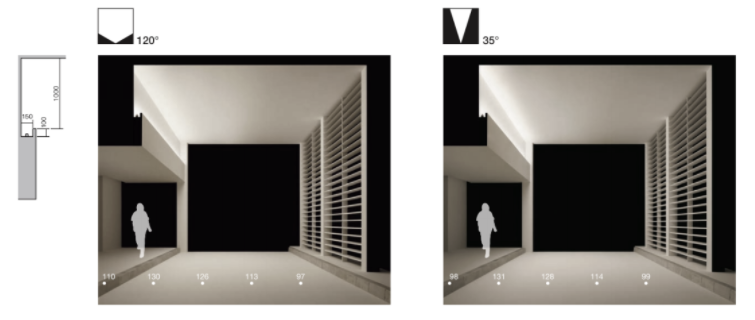

Wenn die Austrittsbreite des Lichtkanals 1000 mm beträgt, bieten sowohl der Abstrahlwinkel von 120° als auch der von 35° eine deutliche Gesamtoptimierung, wobei die Beleuchtungsstärke auf dem Boden in beiden Fällen erhöht ist; jedoch ist der Übergang zwischen hellen und dunklen Bereichen beim Winkel von 120° natürlicher.

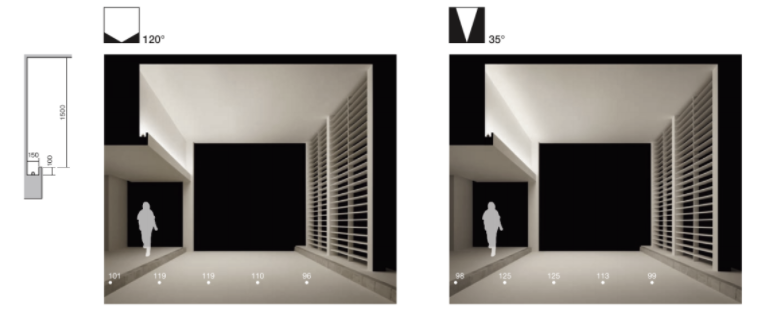

Wenn die Austrittsöffnung des Lichtkanals 1500 mm beträgt, verringert sich die Beleuchtungsstärke auf dem Boden bei einem Abstrahlwinkel von 120° leicht, die Leuchtdichte der Decke wird weicher, aber der Leuchtdichtekontrast an der Wand nimmt leicht zu; im Vergleich zu 35° ist die Leuchtdichte der Wand gleichmäßiger, mit nur geringem Einfluss auf die Beleuchtungsstärke auf dem Boden.

Die oben erwähnte Aufwärtsbeleuchtung der Decke durch Reflexion hat kaum einen Unterschied in ihrer Wirkung auf die Beleuchtungsstärke auf dem Boden, während die Abwärtsbeleuchtung erheblich von der Größe der Austrittsöffnung des Lichtkanals und dem Abstrahlwinkel beeinflusst wird und somit einen größeren Einfluss auf Wände und Böden hat.

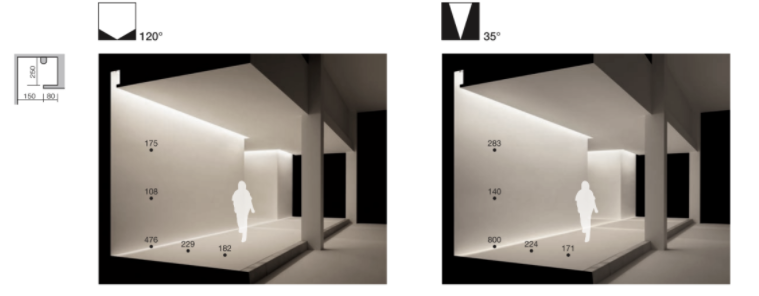

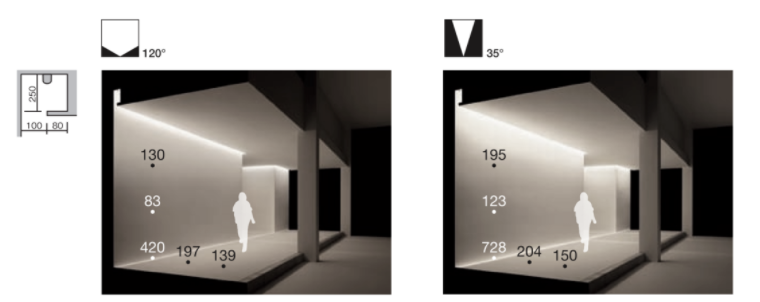

Unten ist die Abwärtsbeleuchtungsmethode für Flure. Zuerst betrachten wir den Unterschied zwischen einem Abstrahlwinkel von 120° und 35°, wenn die Austrittsöffnung des Lichtkanals 150 mm beträgt: Die Beleuchtungsstärke an der Wand mit 120° ist deutlich niedriger als mit 35°, während die Beleuchtungsstärke auf dem Boden kaum einen Unterschied aufweist.

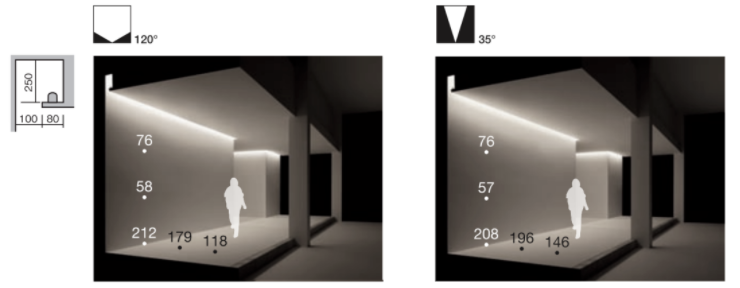

Wenn die Austrittsöffnung des Lichtkanals 100 mm beträgt, ist die gesamte Beleuchtungsstärke deutlich niedriger als bei einer Öffnung von 150 mm, aber der Einfluss des Abstrahlwinkels von 35° ist relativ geringer.

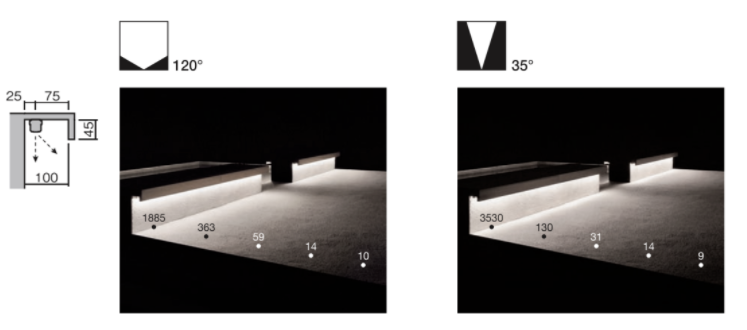

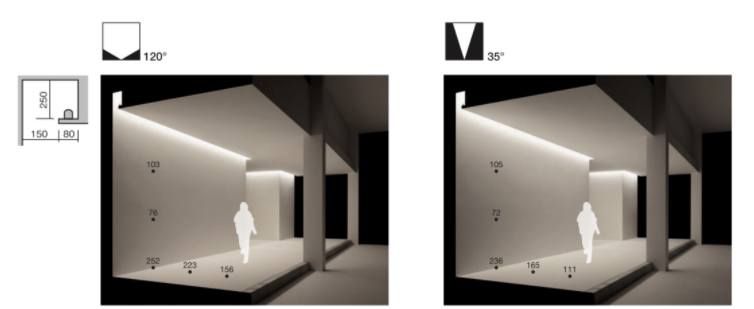

Wenn die Leuchte auf der Unterseite des Lichtkanals installiert wird, ist der Unterschied in der Beleuchtungsstärke an der Wand zwischen den beiden Abstrahlwinkeln sehr gering, aber die Bodenbeleuchtungsstärke mit einem Abstrahlwinkel von 120° ist etwas besser als mit einem Winkel von 30°, was insgesamt ein weicheres Beleuchtungsergebnis ergibt;

Wenn der Lichtaustritt 100 mm beträgt, verringert sich die Beleuchtungsstärke für Abstrahlwinkel von 120° und 35° im Vergleich zu einem Lichtaustritt von 150 mm jeweils um etwa 20 % bzw. 15 %;

Es gibt noch eine weitere Situation, die beachtet werden muss: Wenn der Abstand zwischen der Leuchte und der beleuchteten Oberfläche zu gering ist und Position sowie Winkel der Leuchte ungeeignet sind, können Abschirmungslinien entstehen oder aufgrund der Reflexionseigenschaften der Oberfläche Spiegelungen auftreten. Häufige Bereiche sind: die Unterseite von Ausstellungsständen, Oberflächen unter Waschtischen in Bädern, die Unterseite von Schuhschränken in Eingangsbereichen, die Unterseite von Betten, die Ränder von Landschaftsteichen und die Unterseite von Bänken.

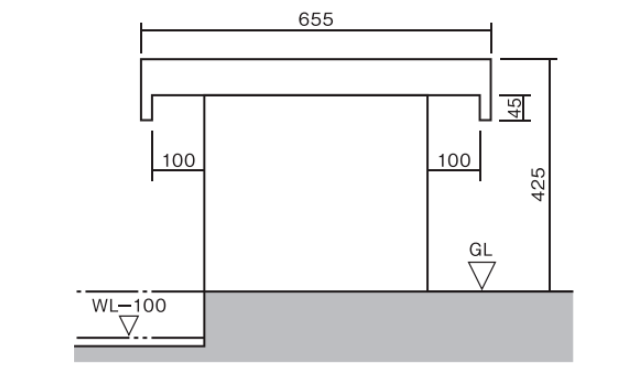

Am Beispiel des Querschnittsmaßzeichens der unten abgebildeten Bank werden Simulationen und Vergleiche für verschiedene Abstrahlwinkel, Installationspositionen und Winkel durchgeführt.

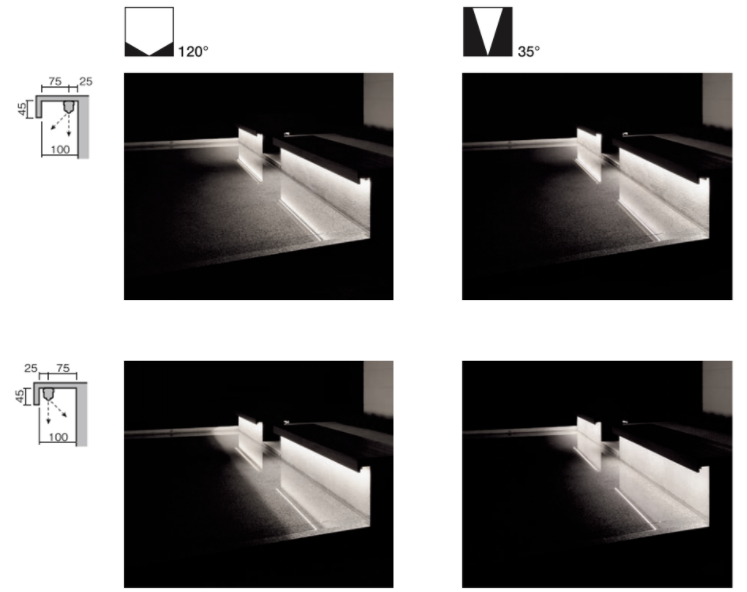

Die folgende Abbildung zeigt die Simulationsergebnisse, wenn die Leuchte innerhalb des Lichtkanals installiert wird; die Verwendung eines Abstrahlwinkels von 120° erzeugt ein weicheres Beleuchtungsergebnis, während ein Abstrahlwinkel von 35° ein Spitzenlicht auf dem Boden erzeugt.

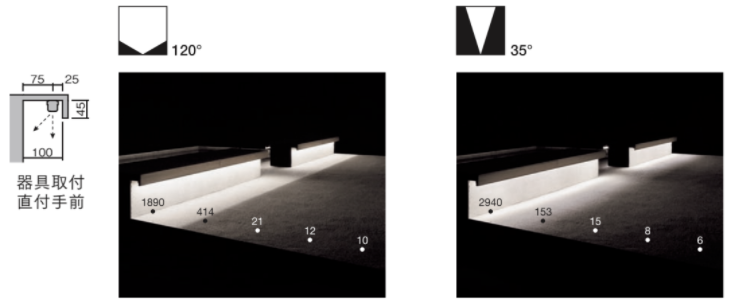

Die folgende Abbildung zeigt das Simulationsergebnis, wenn die Leuchte außerhalb der Lichtnische installiert ist. Bei Verwendung eines Abstrahlwinkels von 120° zeigt der Beleuchtungseffekt deutliche Abschirmungslinien; bei Verwendung eines Abstrahlwinkels von 35° wird die Sitzbankfassade gleichmäßig ausgeleuchtet, aber es gibt immer noch Spitzenlicht auf dem Boden.

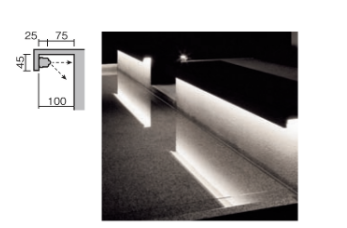

Wenn die beleuchtete Oberfläche glatt ist, entstehen Reflexionen auf ihrer Oberfläche. Die folgende Abbildung zeigt die Beleuchtungseffekte mit verschiedenen Abstrahlwinkeln und Positionen; es ist ersichtlich, dass unabhängig davon, welche verwendet wird, Reflexionen erzeugt werden.

Wir können auch die Richtung ändern, in die die Leuchte leuchtet; dies wird auch die von der Leuchte verursachten Reflexionen erheblich verringern, wie in der folgenden Abbildung gezeigt.

Fazit: Details bestimmen Erfolg oder Misserfolg. Beim Entwurf müssen Sie Raumstruktur, Materialien, Leistung der Leuchte und Photometrie vollständig berücksichtigen, insbesondere LED-Leuchten. Leuchten verschiedener Hersteller und Chargen können erhebliche Unterschiede in den Beleuchtungseffekten aufweisen; gegebenenfalls müssen Simulationen durchgeführt oder reale Tests durchgeführt werden.
