جائزة الإضاءة الصينية: تصميم إضاءة ملعب هويتشو المركزي

هذه الحالة هي عمل مرشح لجائزة التميز في تصميم هندسة الإضاءة في الدورة السادسة من جائزة الإضاءة الصينية

"جائزة الإضاءة الصينية: تصميم إضاءة ملعب هويتشو المركزي" مخططات البناء

أولاً. المعلومات الأساسية للمشروع

اسم المشروع: ملعب هويتشو المركزي

المتقدم: شركة تشاينا كونستراكشن (بكين) إنترناشيونال للاستشارات التصميمية المحدودة

وحدة التصميم: شركة تشاينا كونستراكشن (بكين) إنترناشيونال للاستشارات التصميمية المحدودة

المقاول المنفذ: الشعبة الثامنة للهندسة التابعة لشركة تشاينا كونستراكشن

كبار المصممين: لي بينغهوا، دو غوانغهوي، قاو كون

ثانيًا: نظرة عامة على المشروع

ملخص المشروع:

يقع مركز هويتشو الرياضي على الجانب الشمالي الشرقي من قرية قاوبو في هينانآن، داخل المنطقة الحضرية. يحده من الشمال الطريق الدائري الرابع المهم، ويتصل بطريق تيو الشرقي من الشرق، ويواجه طريق تيو الغربي من الغرب. كان المقر الرئيسي للألعاب الإقليمية الثالثة عشرة لمقاطعة قوانغدونغ التي أقيمت في عام 2010. تبلغ المساحة الإجمالية للمركز الرياضي حوالي 410,000 متر مربع، ويتكون من الملعب الرئيسي، والملعب المساعد، ومركز التنس، وساحة اللياقة البدنية العامة.

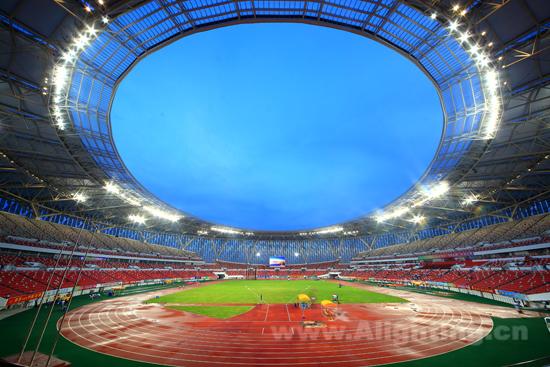

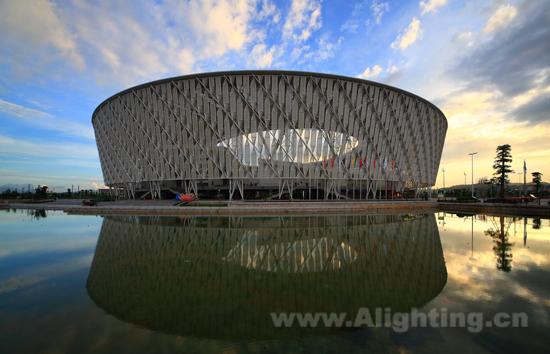

يعتمد التصميم المعماري لاستاد هويتشو المركزي على مفهوم "المنصة الكبرى"، معتمداً أشكال القرى المسورة الهاكا في لينغنان وقبعات الخيزران الهاكا، مما يرمز إلى التراث الطويل واستمرارية ثقافة الهاكا في هويتشو. تتميز صورة المبنى بالحداثة والأناقة والحيوية، مجسدةً الطابع الفريد للمدينة وروح الرياضة، بينما تعرض أيضاً الأجواء الجديدة النابضة بالحياة في هويتشو. وفي الوقت نفسه، تخلق هيكل الغشاء الأبيض المبتكر والفريد من مادة PTFE في الواجهة إحساساً مكانياً شفافاً ورائعاً وغني الطبقات.

مفهوم تصميم الإضاءة:

بناءً على احترام الخصائص المعمارية ومفاهيم التخطيط، يركز تصميم المشهد الليلي على "هويتشو تحت المسرح المزدهر - مدينة المنفعة العامة". من خلال الإضاءة الشاملة لأكثر هياكل أغشية PTFE تميزاً في المبنى، يتم إبراز الصورة العصرية والأنيقة والرائعة للمركز الرياضي ليلاً، مما يجعله مبنى معالم ليلياً يعرض ويعزز جاذبية مدينة هويتشو الحضرية. وفي الوقت نفسه، من خلال الجمع بين النفاذية الداخلية والبيئة المحيطة، يتم تشكيل الواجهة الرئيسية للملعب لخلق مساحة ليلية متناغمة وذات طابع رمزي.

[NT:PAGE]

تصميم مشاهد الإضاءة:

1. وضع مشهد فعاليات الاحتفال - "السحر المزدهر"

من خلال برمجة التصميم، يمكن للملعب تقديم أنماط متنوعة للمشهد الليلي، تلبي المشاهد الملونة والنابضة بالحياة المطلوبة لفعاليات الاحتفال. يعرض الخصائص المعمارية، والسحر الحضري، والروح الرياضية، والطموحات الإنسانية.

2. مخطط وضع المشهد العادي - السحر الموسمي

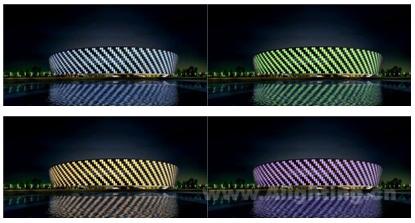

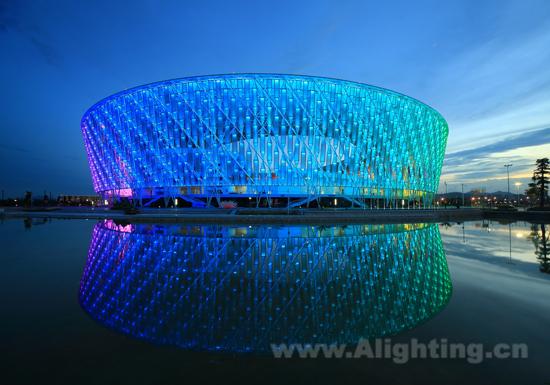

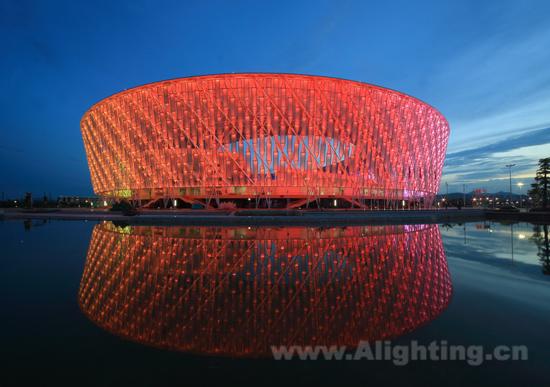

تأخذ مشاهد الإضاءة السحر الموسمي لهويتشو كموضوع للتعبير عن المناظر الليلية، وتختار ألوانًا حضرية تمثيلية (الأخضر، والأزرق، والبرتقالي، والأرجواني) لعرض الأسلوب الموسمي لهويتشو. في الوقت نفسه، يمكنها تحقيق وضع أسبوعي ممثل بسبع مشاهد لونية: الأحمر، والبرتقالي، والأصفر، والأخضر، والأزرق، والأرجواني، والأبيض. من خلال التحكم الذكي في مصابيح LED، يتم تحقيق تأثيرات تغيير المشهد الديناميكي المتنوعة حسب الحاجة، مما يعرض المفهوم الموضوعي لصورة المناظر الليلية لـ "المسرح العظيم" في هويتشو.

استراتيجية تنفيذ الإضاءة:

أثناء عملية تصميم المخطط وتنفيذه، تم تصميم الصورة الفنية الشاملة للمناظر الطبيعية والظروف البيئية الموضوعية. بالتعاون مع المالك ومصنعي وحدات الإضاءة وفرق البناء في الموقع، وبعد تحقيقات مكثفة واختبارات إضاءة في الموقع، تم تحديد استراتيجية التنفيذ والمعايير لضمان تحقيق تأثير الإضاءة في النهاية. في يونيو 2010، عشية دورة الألعاب الآسيوية في قوانغتشو، ظهرت صورة المناظر الليلية للملعب المركزي في هويتشو بشكل رائع تحت سماء الليل. [NT:PAGE]

ثالثاً. مسار المشروع التفصيلي

1. المواصفات الفنية التفصيلية للإضاءة (بما في ذلك مصدر الضوء، وحدة الإضاءة، الطاقة، الكمية، استهلاك الكهرباء وتأثير الإضاءة):

يعتمد التصميم على نهج يركز على الإنسان، مع أخذ الاعتبار الدقيق لاختيار وحدات الإضاءة وموقع وطريقة التركيب من جوانب السلامة البيئية، وقدرة التحمل الهيكلية، والتحكم في الطاقة. تم اقتراح متطلبات محددة للمعلمات الخاصة بالإضاءة، واختيار الألوان، والتحكم في التأثيرات الديناميكية. تم إجراء اختبارات إضاءة متعددة وقياسات للنصوع لضمان تحقيق تأثير الإضاءة المطلوب.

1. وحدات الإضاءة

يعتمد التصميم كشافات خطية LED عالية الطاقة لإضاءة هيكل الغشاء الخارجي للمبنى. يتم تركيب وحدات الإضاءة على حوامل العوارض الفولاذية العرضية داخل هيكل الغشاء باستخدام المشابك، لتسليط الضوء لأعلى ولأسفل. بناءً على أبعاد هياكل الغشاء الوحدوية، يتم ترتيب مجموعة مركبة من وحدات إضاءة بقدرة 72 وات (باستثناء طاقة النظام) و36 وات (باستثناء طاقة النظام).

لكل وحدة، تستخدم إضاءة الغشاء العمودي ثلاث وحدات إضاءة بطول 1.2 متر (72 وات) للتسليط لأعلى ولأسفل: واحدة مثبتة على الحامل العلوي واثنتان على الحامل السفلي، لغسل قسم الغشاء العمودي بشكل متساوٍ. وفي الوقت نفسه، تستخدم إضاءة قسمي الغشاء الملتويين لكل وحدة على حدة وحدتي إضاءة بطول 1 متر (36 وات) للتسليط لأعلى ولأسفل، لغسل الأغشية الملتوية بشكل متساوٍ. العدد الإجمالي لوحدات الإضاءة هو: 3080 مجموعة من وحدات الإضاءة بطول 1.2 متر؛ 4224 مجموعة من وحدات الإضاءة بطول 1 متر. إجمالي الطاقة هو 587 كيلووات.

تأخذ تركيبات وحدة الإضاءة في الاعتبار منع الوهج والجماليات النهارية، مع الامتثال لمتطلبات المناخ والبيئة الإقليمية. يتم تحقيق تأثيرات موحدة لتغير الضوء والظل والألوان من خلال التحكم في النصوع واللونية، مع التحكم في الوهج.

2. تأثير الإضاءة:

وفقًا لمتطلبات تغيير سيناريوهات تصميم الإضاءة، يقوم تحكم الإضاءة بتجميع 12 غشاءً وحدويًا على الواجهة بشكل قطري كمجموعة واحدة. تحقق مجموعات الأغشية الوحدوية الاثني عشر، المكونة من أغشية مسطحة وأغشية ملتوية، تحكمًا متزامنًا وتشغيلًا مستقلًا. يمكنها أيضًا تحقيق تحولات عامة بين الضوء والظلمة وتغيرات لونية تدريجية. يتم التحرير والتحكم وفقًا لأنماط المشهد المختلفة.

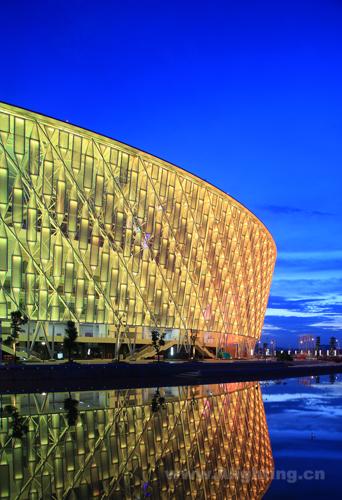

في الوقت نفسه، لضمان العقلانية العلمية لتأثير الإضاءة، يتم التحكم في شدة الاستضاءة والنصوع وفقًا لـ CIE والمعايير الوطنية ذات الصلة، مما يحد من التلوث الضوئي إلى مستوى منخفض. تم تحديد مؤشر النصوع لمتوسط نصوع الواجهة الخارجية لمركز ملعب هويتشو في وضع المجال الأبيض (سيناريو التشغيل البانورامي) ليكون 6-8 cd/m².

2. الابتكارات في مفاهيم وطرق تصميم الإضاءة وما إلى ذلك:

1) كمنشأة رياضية، توازن إضاءة الملعب بين الوظيفة المعمارية والتعبير الجمالي. يتناغم مفهوم التصميم مع التخطيط المعماري ويعكس الخصائص البيئية المعاصرة، معبراً عن رؤية إيجابية.

2) يعكس لون الضوء للإضاءة الثقافة والخصائص الحضرية. يتم التركيز على التفاعل بين الناس وبيئة الإضاءة في المشهد الليلي والبيئة الطبيعية.

3) من حيث البحث التقني والابتكار: تم تراكم خبرة قيمة في تطبيق تركيبات تخطيط إضاءة LED وطرق التركيب على الأسطح المضاءة ذات النطاق العالي والنفاذية العالية.

4) باستخدام قيم النصوع السطحي المتوسط لإضاءة الواجهة والسقف للملعب الوطني والمركز الوطني للألعاب المائية كمرجع، تحديد مؤشرات إضاءة شدة الاستضاءة والنصوع واللونية بشكل علمي ومعقول لتوجيه الممارسة. بالنسبة لوضع المجال الأبيض: تم تحديد مؤشر النصوع للنصوع المتوسط للواجهة (سيناريو التشغيل البانورامي للمجال الأبيض) ليكون 6-8 cd/m².

[NT:PAGE]

3. إجراءات توفير الطاقة في تصميم الإضاءة:

1. اختيار مصادر ضوء LED خضراء وموفرة للطاقة ذات فعالية ضوئية عالية واستهلاك منخفض للطاقة. اختيار منتجات وحدة إضاءة عالية الجودة ذات كفاءة ضوئية أعلى وعامل استخدام أعلى.

2. نظراً لاعتبارات توفير الطاقة، تم إلغاء الإضاءة العلوية المصممة أصلاً لتلبية احتياجات المنظور الجوي والتصوير الجوي، مما يطبق فعلياً مفهوم توفير الطاقة الإنساني.

3. مع مراعاة طبيعة المبنى وخصائص بيئة المشهد الليلي الشاملة، التحكم بشكل معقول وعلمي في شدة الاستضاءة والنصوع لتجنب التلوث الضوئي.

4. التخطيط بشكل معقول وتنفيذ تحكم متدرج في الإضاءة لتلبية احتياجات المشاهدة المضاءة وتوفير الطاقة. مقسم إلى ثلاثة أوضاع: أيام الأسبوع العادية، والعطلات العامة، والمسابقات الكبرى والعطلات.

4. ما هي التقنيات الجديدة والمواد الجديدة والمعدات الجديدة والعمليات الجديدة المستخدمة في التصميم:

1. تحقيق التوزيع غير المتماثل للضوء لمصادر إضاءة وحدات الإضاءة LED عالية الطاقة، واستخدام وسائل فيزيائية أخرى للتحكم في نطاق الانبعاث الضوئي، مما يقلل من استهلاك الطاقة مع ضمان تأثيرات الإضاءة.

2. خصائص الإضاءة لهياكل أغشية PTFE ذات النفاذية العالية كأجسام مضاءة وإجراءات مضادة محددة.

5. ما هي إجراءات حماية البيئة والسلامة المستخدمة في تصميم الإضاءة:

1. تتمتع وحدات الإضاءة بقدرة إخفاء قوية، ومطلوب أن تكون درجة الحماية (IP) أكبر من أو تساوي IP67 للتغلب على تحديات المناخ المحلي الحار والرطب والأمطار الغزيرة. وهذا يضمن عمر وحدة الإضاءة ويضمن تأثيرات الإضاءة.

2. يضمن الحساب الدقيق لتركيب وحدة الإضاءة وقدرة التحمل الهيكلية الوفاء بمتطلبات السلامة لتثبيت وحدة الإضاءة؛ تعطي اعتبارات التركيب والصيانة الأولوية لسهولة الفحص. يتضمن التنسيق مع التركيب الهيكلي في المرحلة الأولية إعداد نقاط فحص للرفع، مما يسهل الصيانة اللاحقة من قبل العمال.

وصف نظام التحكم في الإضاءة:

يتم اعتماد نظام تحكم إضاءة ذكي وقابل للبرمجة ومعيارى. بروتوكول اتصال النظام مفتوح، ويتميز بهيكل ناقل ميداني قياسي دولي. تشمل طرق التحكم كلاً من الوضعين التلقائي واليدوي، مما يتيح وظائف مثل التحكم في تشغيل/إطفاء الضوء، والتحكم الموزع والمركزي، والتحكم عن بعد، والتحكم بالتوقيت.

وصف تأثيرات سيناريو مخطط تصميم الإضاءة

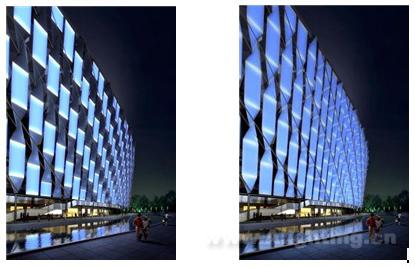

1. إضاءة جزئية مشغلة إضاءة كاملة مشغلة

2. تغيير لون الضوء - تغيير التفعيل الجزئي

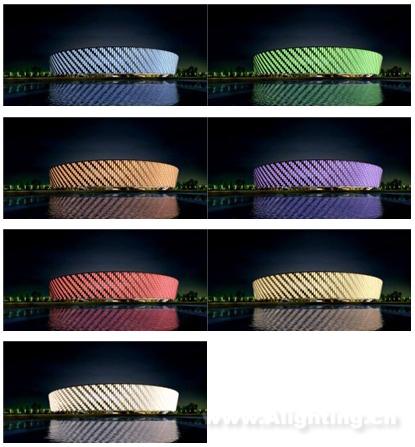

2. جميع مشاهد الإضاءة المثبتة (أزرق، أخضر، برتقالي، بنفسجي، أصفر، أحمر، أبيض)
